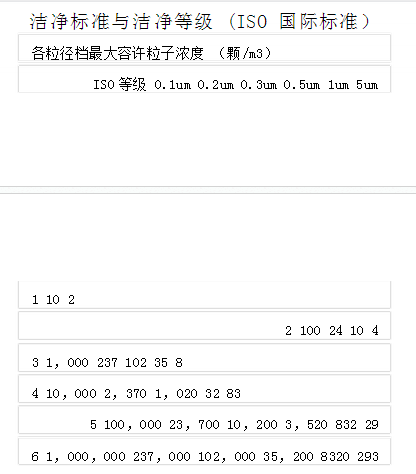

潔凈室(Clean Room)，亦稱為無塵室或清凈室。它是污染控制的基礎，沒有潔凈室，污染敏感零件不可能批量生產。在FED-STD-2里面，潔凈室被定義為具備空氣過濾、分配、優化、構造材料和裝置的房間，其中特定的規則的操作程序以控制空氣懸浮微粒濃度，從而達到適當?shù)奈⒘崈舳燃墑e。
